Beam Bridge 5 UR KIT
곧 출시Omada 5 GHz 867 Mbps 장거리 실내/실외용 무선 브릿지
- 23 dBi 하이 게인 지향성 안테나를 통해 최대 15 km의 비즈니스급 장거리 무선 전송*
- 사전 설정 키트로 PtP 자동 페어링을 구현하여 패키지를 개봉하는 즉시 연결 가능
- 간편한 앱 가이드에 따라 브릿지 정렬, 즉각적인 속도 테스트 실행으로 장치 설치 상태 확인
- 802.3af PoE, 패시브 PoE를 모두 지원하는 1개의 기가비트 PoE 포트로 배선 간소화, 구축 비용 절약
- IP65 방수방진 케이스 탑재, -40°C ~ +70°C 작동 온도, 6 kV 낙뢰 보호 등으로 실외 설치에 적합**
- 독립 실행형 모드를 통한 로컬 관리 또는 웹 UI 및 Omada 앱을 이용한 Omada SDN 기반 원격 중앙 집중식 관리†
-
최대 15 km
무선 전송 거리 -
23 dBi 하이 게인 안테나
-
사전 설정 키트로
자동 페어링 -
앱 가이드로 간편한 정렬
-
PtP
네트워크 연결 -
802.3af PoE/
24 V/48 V 패시브 PoE -
IP65 방수방진 등급 및
6 kV 낙뢰 보호 -
웹 또는 앱을 통한
중앙 집중식 관리
최대 15 km의 비즈니스급 장거리 무선 연결
짧은 레이턴시와 우수한 신호 품질을 갖춘 Wi-Fi를 안정적으로 제공합니다.
23 dBi 하이 게인 지향성 안테나를 탑재하고 있어 원활한 무선 장거리 전송이 가능합니다.
격오지 사용에 적합
-
산림
(화재 모니터링) -
건설 현장 또는 광산 지역
(건설 안전 모니터링) -
도서 지역
(기상 데이터 전송) -
송전탑 및 변전소
(장비 모니터링 및 데이터 전송)
플러그 앤 플레이로 간편한 설치
-
자동 페어링수동 설정이 필요 없는
자동 페어링 -
신호 강도 LED직관적인 LED 신호 표시등으로
손쉬운 정렬
앱 가이드를 따라 최적 위치에 브릿지 정렬
간편한 EAP 정렬
즉각적인 속도 테스트로 설치 완료 확인
실외용 하드웨어로
간편한 사용
1× 기가비트 이더넷 포트
PoE
PoE 스위치
또는
PoE 인젝터
PoE 스위치 또는 PoE 인젝터로 전원 공급
PoE 어댑터
패시브 PoE 어댑터로 전원 공급
-
IP65 방수방진 등급
-
6 kV 낙뢰 보호
-
-40°C ~ 70°C 작동 범위
-
내풍 설계
Omada SDN에 원활하게 통합
온프레미스 컨트롤러
또는
또는
Omada Central
(클라우드 기반)
하드웨어
소프트웨어
네트워크 비디오 레코더
Omada 스위치
Omada 라우터
인터넷
클라우드 액세스
Omada 앱
웹 브라우저
무선 브릿지
Beam Bridge 5 UR
무선 브릿지
Beam Bridge 5 UR
| 하드웨어 사양 | |
|---|---|
| 인터페이스 및 주요 사양 | 1 x 10M/100M/1000M 기가비트 이더넷 포트 (RJ45), PoE In |
| 버튼 | 1 × Reset 버튼 1 × 시스템 모드 선택 버튼 |
| DIP 스위치 | 역할 스위치 |
| 전원 공급 | 802.3af PoE (1,2핀, 3,6핀) 24 V 48 V 패시브 PoE (+4,5핀, -7,8핀) (패시브 PoE 어댑터 포함) |
| 전력 소모 | 15.8 W |

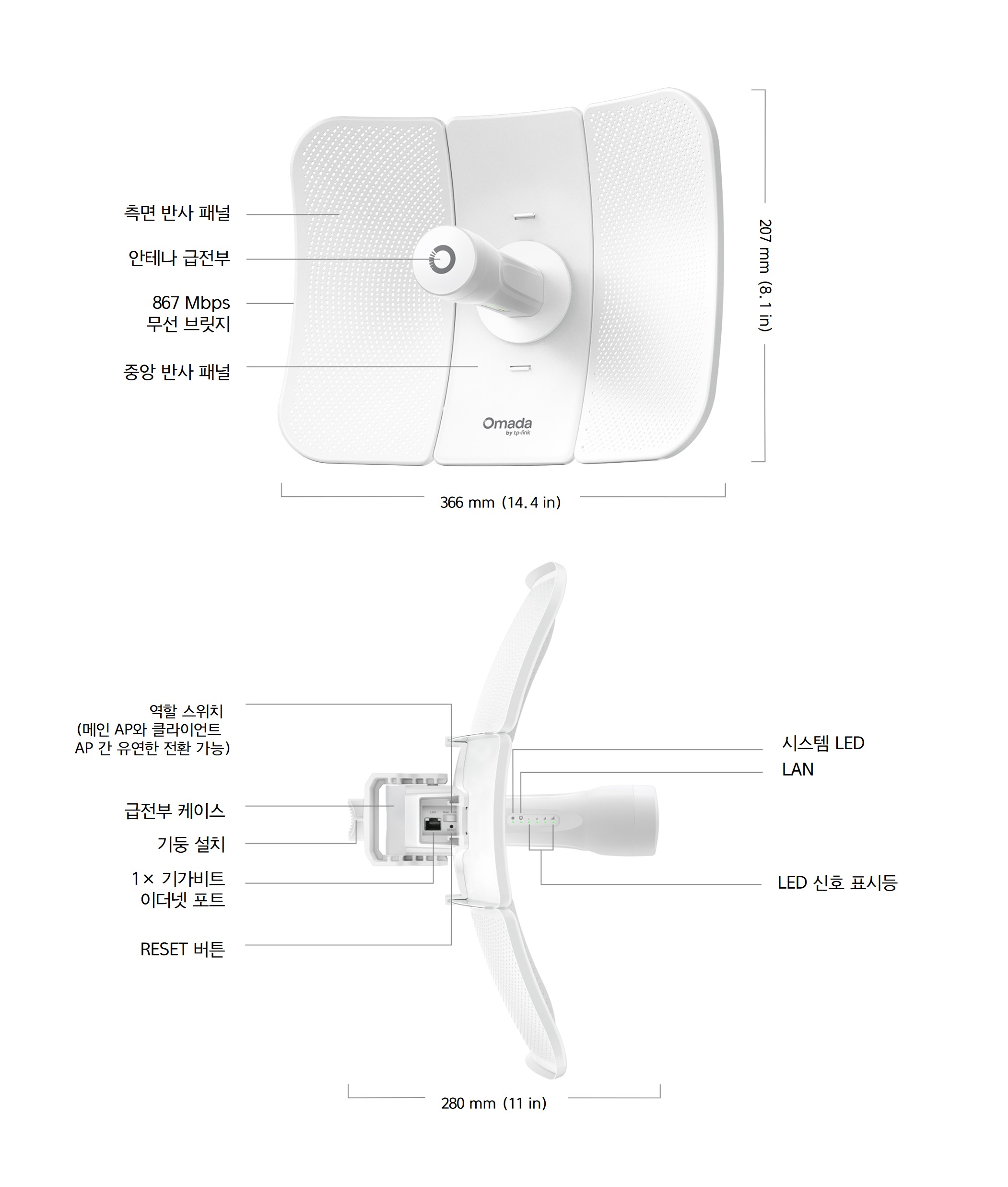

| 크기 ( 가로 x 세로 x 높이 ) | 366 × 280 × 207 mm (14.4 × 11.0 × 8.1 in) |
| 안테나 | 2×2 외장형 이중 편파 지향성 MIMO 안테나 5 GHz: 23 dBi |
| 안테나 빔폭 | 수평: 9°, 수직: 7° |
| 방수방진 케이스 | IP65 |
| 대역폭 | 5 GHz: 20 MHz/40 MHz/80 MHz |
| 마운트 | 기둥 설치 (설치 키트 제공) |
| 무선 기능 | |
|---|---|
| PtP | 지원 |
| 전송 거리 | 15 km (9.3 mi) |
| 무선 표준 | IEEE 802.11 a/n/ac |
| 주파수 | 5 GHz |
| 신호 속도 | 5 GHz: 최대 867 Mbps |
| 무선 기능 | • MU-MIMO: 5G 2×2 MU-MIMO DL • 최대 연결 가능한 STA 수: 8 • 속도 테스트 • 채널 최적화 • 안테나 정렬 • ACS (자동 채널 선택) • AP에 잠금 • 속도 제한 • 게스트 네트워크 |
| 무선 보안 | • VLAN • 비인가 AP 감지 • 최대 MAC 필터 개수: 4,000 • 무선 암호화 |
| 전송 강도 | • CE: <23 dBm (5 GHz, U-NII-1/2A, ERIP)<30 dBm (5 GHz, U-NII-1/2C, ERIP)• FCC: <27 dBm (5 GHz, U-NII-1)<27 dBm (5 GHz, U-NII-3) |
| 관리 | |
|---|---|
| Omada 앱 | 지원 |
| 복구 및 백업 | 지원 |
| 웹을 통한 펌웨어 업데이트 | 지원 |
| NTP | 지원 |
| 중앙 집중식 관리 | • Omada Central (클라우드 기반) • Omada 하드웨어 컨트롤러 • Omada 소프트웨어 컨트롤러 |
| 클라우스 액세스 | 지원. Omada 컨트롤러를 사용해야 합니다. |
| 이메일 경보 | 지원 |
| LED 켜기/끄기 제어 | 지원 |
| SNMP | 지원 |
| SSH | 지원 |
| 웹기반 관리기능 | 지원 |
| 제로 터치 프로비저닝 | 지원 |
| 기타 | |
|---|---|
| 인증 | KC, CE, FCC, RoHS |

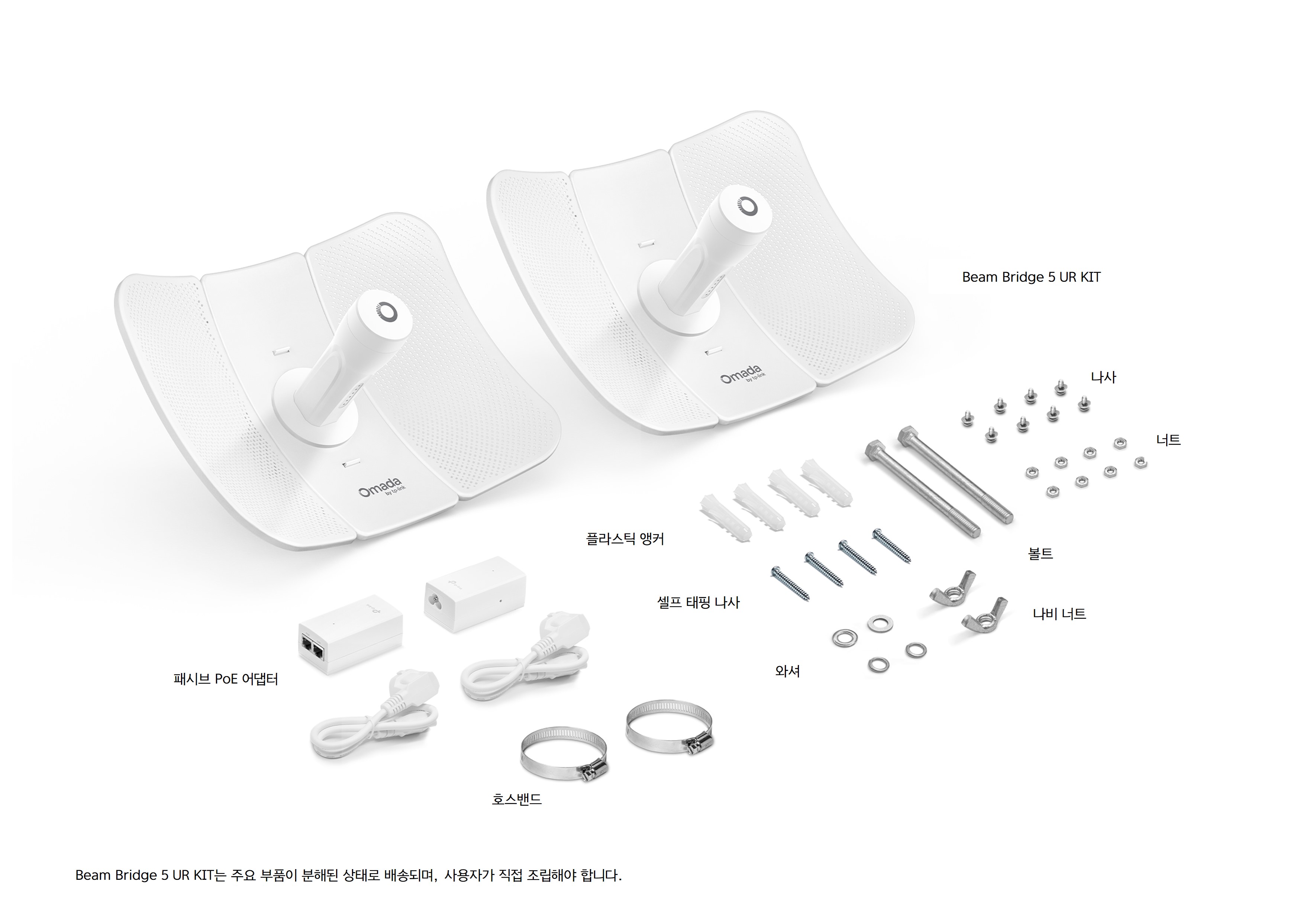

| 구성품 | • Beam Bridge 5 UR KIT • 설치 가이드 • 마운팅 키트 • 패시브 PoE 어댑터 • 전원 코드 |
| 낙뢰 보호 | 이더넷 포트: ±6 kV |
| 사용 환경 | • 작동 온도: -40°C ~ 70°C (-40°F ~ 158°F) • 보관 온도: -40°C ~ 70°C (-40°F ~ 158°F) • 작동 습도: 10% ~ 90% 이슬 맺힘이 없는 상태 • 보관 습도 5% ~ 90% 이슬 맺힘이 없는 상태 |
| 무게 | 1.1 kg (2.43 lb) |
최대 무선 신호 속도는 IEEE 표준 802.11 사양에서 파생된 물리적 속도입니다. 실제 무선 데이터 처리량과 무선 커버리지는 보장되지 않으며, 1) 건축물 재질, 물리적 물체, 장애물을 포함하는 환경적 요인, 2) 로컬 간섭, 트래픽 볼륨과 밀도, 제품 위치, 네트워크 복잡성, 네트워크 오버헤드를 포함한 네트워크 조건, 3) 정격 성능, 위치, 연결 품질, 클라이언트 조건을 포함한 클라이언트 제한에 따라 달라질 수 있습니다.
*상기 커버리지는 실험 조건에 기반하여 산출한 수치입니다. 실제 커버리지는 보장되지 않으며, 안테나 성능, 클라이언트 제한 사항, 환경적 요인에 따라 달라질 수 있습니다.
**적절한 제품 설정, 접지, 케이블 차폐를 통해 낙뢰 및 정전기 방전으로부터 장치를 보호할 수 있습니다. 사용 설명서를 참고하고, IT 전문가에게 문의하여 제품 설정에 도움을 받으십시오.
†이 기능을 사용하려면 Omada 컨트롤러가 있어야 합니다.
